一、系統概述

光格海上風電綜合監測系統針對海纜運行過程存在的溫度過熱、船錨拖拽等異常因素，利用海纜內置光纖作為傳感介質，全天候實時監測溫度、擾動、埋深、沖刷、路由，同時結合船舶預警監控系統，及時發現海纜異常狀況，分析海纜運行狀態。對影響海纜安全的事件發出故障預警、分析故障狀態、定位故障位置。

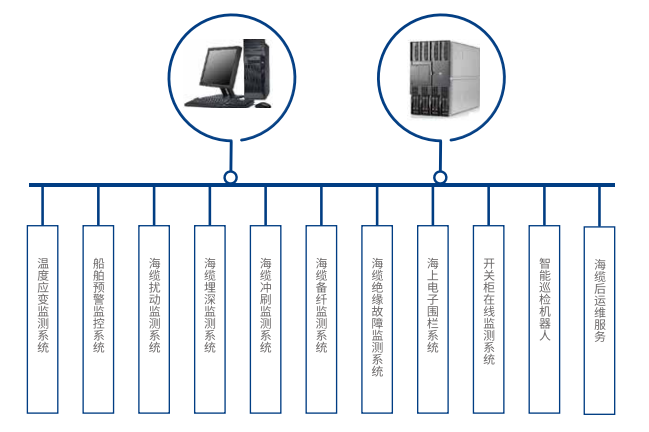

二、系統架構

三、系統功能

1.溫度應變監測系統：實時監測海纜的溫度、應變等信息，當出現異常時立即報警并準確定位異常點，避免海纜長期在過熱狀態下運行，保障海纜安全運行。

2.海纜擾動監測系統：實時監測海纜擾動，對船舶錨砸振動和掛纜拖拽所引起的海纜擾動進行報警并準確定位，避免海纜遭受破壞。

3.船舶預警監控系統：以AIS船舶識別預警系統為主體，可結合甚高頻電臺、遠程喊話、岸基雷達、視頻監控，融合識別目標，全方位實時監控海纜路由區域船舶情況。

4.海纜埋深監測系統：通過熱力學有限元分析，結合海纜溫度和外界環境溫度變化，計算海纜埋深分布。

5.海纜沖刷監測系統：通過對整條海纜上各個區域的聲場強弱以及頻率等瞬態信息進行深入分析、特征識別，結合海纜的溫度數據，對異常位置進行準確識別和比對。

6.海纜備纖監測系統：利用實時上報的光纖狀態、光功率和告警信息等數據，分析光纖的損壞和衰耗狀態，及時發現問題，準確定位故障點。

7.海纜絕緣在線監測系統：利用暫態行波監測和局放監測實現海纜絕緣故障的實時在線監測，對海纜絕緣狀態進行實時監測和趨勢預警，提升海纜運維水平。

8.海上電子圍欄系統：實現電子海圖繪制、圍欄入侵信息獲取、警告驅離船舶等功能。

9.開關柜在線監測系統：通過監測局部放電產生的高頻信號，對開關柜絕緣狀態進行監測，實現配電開關柜的狀態感知、數據遠傳、智能診斷的一體化應用。

10.智能巡檢機器人系統：具備視頻圖像AI處理、視頻監控、紅外測溫、溫濕度監測、氣體監測、視頻語音對講等功能，可大幅降低海上平臺等無人值守場景下的人工巡檢工作量，有效提升巡檢效率。

11.海纜后運維服務：包含海纜監測大數據分析、海纜精確路由定位、海纜埋深監測以及海纜在線監測系統軟硬件升級等服務，形成常規化維保，保障海洋輸電線路安全。

四、特點與優勢

1.系統提供電子海圖數據，組態顯示、報警聯動等功能于一體，平臺界面簡潔，操作方便；

2.無須采用緊套光纖，成功實現海纜溫度、應力分離監測，確保海纜本體溫度、擾動、應力監測數據準確可靠；

3.內置國際通用Modbus TCP、IEC61850等通訊協議，支持與其他監控系統無縫對接；

4.該系統已在國家“863科技項目”成功應用，為海纜綜合監測提供堅實可靠的技術保障，得到客戶高度認可和評價。

五、相關產品

1.AT800系列分布式光纖溫度傳感器

2.AB600系列分布式光纖溫度及應力監測傳感器

3.AV700系列分布式光纖振動探測器

4.APD120在線式電纜局放監測系統

5.AgiCap電纜載流量監測評估系統

6.ACS210電纜護套環流監測系統

7.AFL1000高壓電纜分布式故障在線定位系統

更多解決方案詳情歡迎撥打400-828-2230咨詢！
