一、系統概述

光格電纜隧道綜合監控系統主要包含電纜本體狀態監測子系統，隧道環境監控子系統，視頻監控子系統，防入侵監測子系統，門禁監控子系統，應急通訊廣播子系統，無線語音與人員定位子系統，隧道結構健康子系統，防盜防外破監測子系統等。通過光纖傳感技術、物聯網智能設備以及資產數字化AloT云平臺，對電纜隧道的運行情況進行全方位監測，實現電力電纜隧道統一監控、集中管理，確保電力電纜隧道工程資產和運維人員安全。

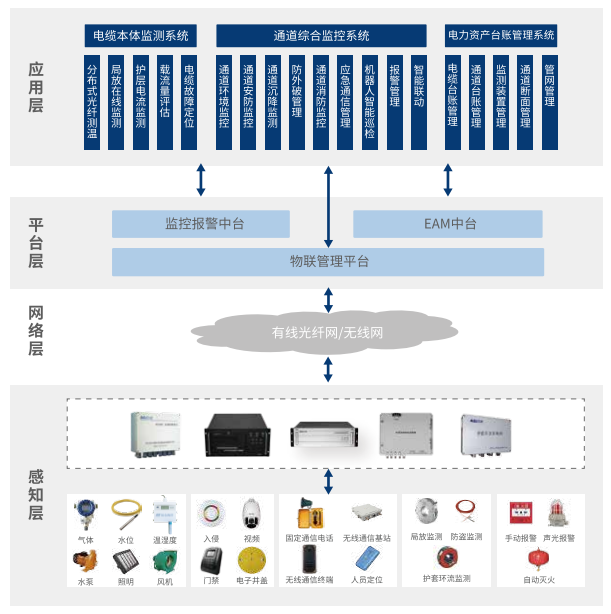

二、系統架構

三、系統功能

1.隧道環境監控子系統：系統對隧道內溫濕度、水位、有毒有害氣體濃度等環境參數進行實時監測，進行預警報警，實現與照明、風機及水泵的智能聯動，保障運維人員及現場設備安全。

2.電纜本體狀態監測子系統：實現對電力隧道內高壓電纜、局部放電、護套環流、故障定位的實時監測，并進行載流量評估，保障電纜安全運行，實現動態增容。

3.視頻監控子系統：系統采用高防護網絡(luò )攝像機，具備紅外和報警輸出功能。當出現異常情況時，可配合其他系統進行聯動。

4.防入侵監控子系統：設備安裝在入孔井及隧道出入口，實時監測出入口狀態?？膳c視頻監控系統聯動和應急通信廣播系統聯動，保障隧道內財產安全。

5.門禁監控子系統：對隧道出入口進行有效的權限管理，防止非法入侵。

6.應急通訊廣播子系統：實現隧道內通話、隧道與外界通話、險情信息統一廣播等功能，解決隧道內的通訊難題。

7.無線語音與人員定位子系統：通過隧道內無線信號覆蓋，手機預裝APP，實現相關功能。

8.隧道結構健康監測子系統：系統能夠快速、準確定位溫度及應力變化點，及早預見、發現損傷位置與程度，有效預防隧道坍塌等事故發生。

9.防外破監測子系統：采用光纖振動探測技術，可及時警報并能夠準確定位破壞點，保障電纜及電纜隧道的安全。

四、特點與優勢

1.針對性專業設計：針對隧道特殊環境(濕度大、電磁干擾強、易積水及灰塵)，自主開發核心設備，具備防潮、防塵、防水、防銹、防電子干擾特性，解決工程化難題，具備高可靠性；

2.久經驗證、成熟可靠：設備和系統通過實驗室模擬隧道環境測試、滿載實際接入測試，歷經十年以上百余個應用案例驗證，確保設備和系統的高度可靠性；

3.通訊環網可靠高效：各子系統優先采用以太網接口，通過光纖環網傳輸數據,提高數據交換與系統聯動效率。系統支持遠程控制、就地自動、手動,即使通訊中斷也不會(huì )影響本地聯動控制；

4.監控界面友好真實：系統支持組態、GIS、三維展示等技術，提高響應速度和運維水平；

5.簡單易用，可拓展：基于微服務、微應用架構設計，迭代方便、擴展性強，自身功能齊全，提供多種可視化展示及移動終端APP應用，系統簡單易用；

6.物聯網架構，高度開放：通過物聯管理平臺將各類監控數據信息融合，統一物聯、開放共享；利用EAM中臺將設備信息運維管理工作流程化、標準化，方便開展運維管理工作。

五、相關產品

1.AT800系列分布式光纖溫度傳感器

2.AT800X系列線型光纖感溫火災探測器

3.AT500系列點式光纖溫度傳感器

4.AT501X系列測溫式電氣探測器

5.AB600系列分布式光纖溫度及應力監測傳感器

6.AV700系列分布式光纖振動探測器

7.APD120在線式電纜局放監測系統

8.AgiCap電纜載流量監測評估系統

9.ACS210電纜護套環流監測系統

10.AFL1000高壓電纜分布式故障在線定位系統

11.ACU300系列區域控制單元

12.AEC310可編程邊緣代理

13.AEC320智能邊緣代理

14.AIR800系列智能巡檢機器人

15.資產精益化管理運維平臺

16.監控報警與運維平臺

17.物聯網管理平臺

更多解決方案詳情歡迎撥打400-828-2230咨詢！
